Технология VLAN Trunking

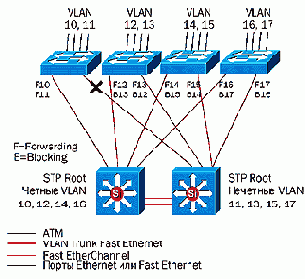

Рисунок 11. Технология VLAN Trunking с восстановлением UplinkFast



UplinkFast переключает состояние левого соединения: оно становится активным для передачи трафика VLAN 11. Трафик коммутируется при необходимости через соединение Z (Fast EtherChannel). Соединение Z является резервным путем следования пакетов уровня 2 для всех VLAN домена, а также по нему проходит некоторое количество трафика, возникающего при балансировании нагрузки между коммутаторами X и Y. При использовании обычного протокола STP время его сходимости составляет 40-50 секунд. При использовании UplinkFast переключение потока данных на резервное соединение происходит примерно за 3 секунды. Конфигурация устройств показана в приложении A.
