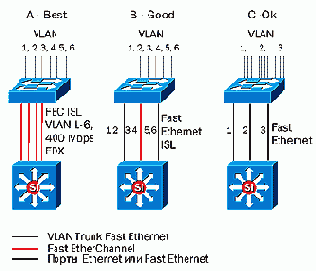

Рисунок 12. Способы масштабирования пропускной способности



Рисунок 12. Способы масштабирования пропускной способности



В конфигурации, помеченной как ?A - Best? все VLAN комбинируются в одном канале Fast EtherChannel, в котором функционирует протокол ISL. В конфигурации ?B-Good? используется комбинация сегментированных магистральных соединений ISL. В конфигурации ?C-OK? используется простая сегментация.

Везде, где это возможно, лучше использовать вариант A и потому, что технология Fast EtherChannel предоставляет наиболее эффективное использование полосы пропускания за счет мультиплексирования всех VLAN в одно логическое соединение. Если интерфейсные модули Fast EtherChannel отсутствуют в составе активного сетевого оборудования, то рекомендуется использовать вариант B. Если ни Fast EtherChannel, ни протокол ISL не поддерживаются аппаратным и программным обеспечением сети, то придется остановиться на варианте C. При использовании простой сегментации каждая VLAN использует отдельное соединение. Для достижения производительности, обеспечиваемой вариантами A и B, может возникнуть использования большего количества интерфейсных портов.

Увеличение пропускной способности магистралей ATM на уровне ядра возможно путем добавления дополнительных линий связи OC-3 или OC-12. ?Интеллектуальную? маршрутизацию в этом случае будет обеспечивать протокол PNNI (Private Network-to-Network Interface), реализующий функции разделения нагрузки и восстановления после сбоев.
