Логическое или физическое разделение ядра

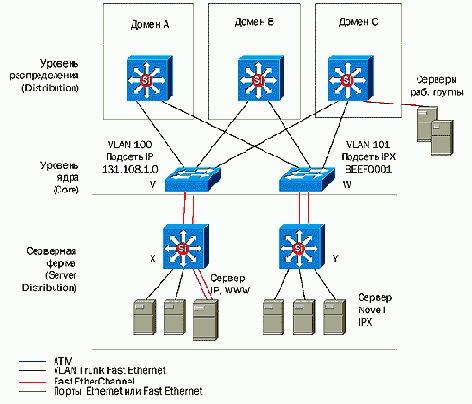

Рисунок 13. Логическое или физическое разделение ядра
VLAN 100 на коммутаторе V соответствует подсети IP с адресом 131.108.1.0, к которой подключена серверная ферма, обслуживающая службы WWW. VLAN 200 на коммутаторе W соответствует подсети IPX с адресом BEEF0001, к которой подключена серверная ферма, состоящая из серверов Novell Netware.
Естественно, что чем проще топология ядра системы, тем лучше это сказывается на всей сети в целом. В таком варианте необходимо минимальное количество VLAN и ELAN. Обсуждение вопросов масштабирования, связанных с установкой большого числа коммутаторов уровня 3, подключенных ко многим логическим подсетям, мы рассмотрим позднее в разделе ?Обсуждение вопросов масштабирования? настоящего документа.
