Технология виртуальных сетей (VLAN)

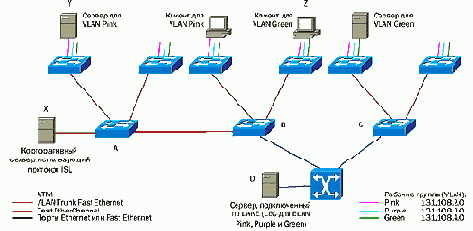

Рисунок 2. Технология виртуальных сетей (VLAN)



Магистральное соединение VLAN между двумя коммутаторами уровня 2 позволяет мультиплексировать трафик нескольких логических сетей в одном соединении. Магистральное соединение VLAN между коммутатором уровня 2 и маршрутизатором позволяет маршрутизатору быть подключенным сразу к нескольким логическим сетям через один физический интерфейс. На Рисунок 2 показано, что магистральное соединение VLAN (VLAN trunk) позволяет серверу X взаимодействовать со всеми VLAN одновременно. Линии связи, обозначенные желтым цветом на Рисунок 2 являются магистральными соединениями VLAN, использующими протокол ISL (Inter-Switch Link) и обеспечивающими передачу трафиков всех имеющихся VLAN (pink, purple и green).

Протоколы ISL, 802.10 и 802.1q являются описательными протоколами (tagging protocols), разработанными для обеспечения работы технологии VLAN Trunking. Здесь необходимо ввести понятие тэга VLAN. Тэг VLAN ? это целое число, внедренное в заголовок кадров, передаваемых между двумя устройствами. Уникальное значение тэга при передаче трафиков разных VLAN позволяет мультиплексировать и демультиплексировать трафики этих VLAN при использовании одной физической линии.

Технология ATM LANE обеспечивает передачу трафиков нескольких логических сетей через единую коммутируемую инфраструктуру ATM. Эмулированные сети (ELAN) используют похожий принцип идентификации трафиков различных логических сетей, что и протоколы ISL, 802.10 и 802.1q и являются совместимыми с технологией Ethernet VLAN. На Рисунок 2 модули LANE в коммутаторах Catalyst B и C работают в качестве клиентов LANE (LEC) и обеспечивают прохождение VLAN pink, purple и green через магистраль ATM. Сервер D подключен непосредственно к ATM и является клиентом LANE для ELAN pink, purple и green. Таким образом, сервер D может напрямую взаимодействовать с узлами, входящими в состав VLAN pink, purple и green.

Технология ATM LANE эмулирует передачу широковещательного протокола Ethernet через линии ATM, ориентированные на соединение. На Рисунок 2 не показаны такие компоненты технологии, как LANE Configuration Server (LECS), LANE Server (LES) и Broadcast and Unknown Server (BUS), необходимые для обеспечения работы сети ATM как сети Ethernet. Функции LECS и LES/BUS поддерживаются программным обеспечением Cisco IOS, устанавливаемым на коммутаторы Cisco LightStream 1010 и Catalyst 5000 с модулем LANE, или на маршрутизатор с интерфейсом ATM.

Узлы, подключенные к Ethernet и относящиеся к разным VLAN, не могут взаимодействовать между собой. На Рисунок 2 клиент Z, относящийся к VLAN green, не может работать с сервером Y, относящимся к VLAN pink. Это происходит из-за того, что между VLAN pink и green нет ни одного маршрутизатора.
