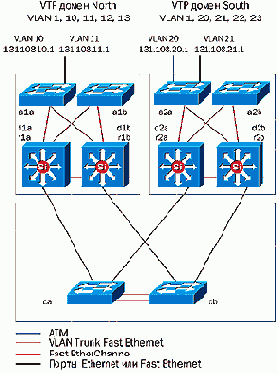

Рисунок 21. Многоуровневая модель



Рисунок 21. Многоуровневая модель в сетях, основанных на Ethernet



На рисунке показаны два здания, каждое из которых представляет собой домен VTP ? North и South. Ядро сети представляет собой другой домен VTP ? Backbone. Внутри каждого домена хотя бы один коммутатор должен выполнять функции сервера VTP. Основной задачей сервера VTP является отслеживание состояния всех VLAN, имеющих место в данном домене. Коммутатор d1a является сервером VTP для домена North. Коммутатор d2a является сервером VTP для домена South. Оба коммутатора ca и cb являются серверами VTP для домена Backbone, потому что трафик VLAN 1 не должен проходить на уровень ядра сети. Фактически в сети нет ни одного магистрального соединения ISL. Расположение сервера VTP на коммутаторе уровня доступа a1a не является хорошей идеей, потому что не все VLAN в домене North имеют доступ к этому коммутатору. Коммутаторы, которые не являются серверами VTP, сконфигурированы так, чтобы прозрачно пропускать через себя трафик VTP. Использование такого режима конфигурации коммутатора a1a позволяет распространить информацию обо всех VLAN, присутствующих на этом коммутаторе.

На Рисунок 22 VLAN 10 показана более подробно. Магистрали VLAN trunk, составляющие треугольник, несут на себе трафик VLAN 10. Коммутатор d1a, расположенный в нижнем левом углу, является корневым для VLAN 10. На коммутаторе a1a соединение 2/1 находится в активном состоянии и передает трафик VLAN 10, а соединение 2/2 является заблокированным. Заблокированные соединения выделены пурпурным цветом (purple). На коммутаторе a1a включены функции UplinkFast. В добавление скажем, что три соединения, три порта подключены к VLAN 10. Рабочая станция PC A имеет IP адрес 131.108.10.1 и подключена к порту 2/11 коммутатора a1a. Два модуля RSM r1a и r1b сконфигурированы так, что они имеют логическое подключение к VLAN. Модуль RSM r1a подключен к порту 3/1 коммутатора d1a, а модуль RSM r1b подключен к порту 3/1 коммутатора d1b. Модуль RSM r1a имеет IP адрес 131.108.10.151 на интерфейсе VLAN 10 , однако, функционирует как основной маршрутизатор HSRP с IP адресом 131.108.10.100.
