Рисунок 3. Традиционная модель

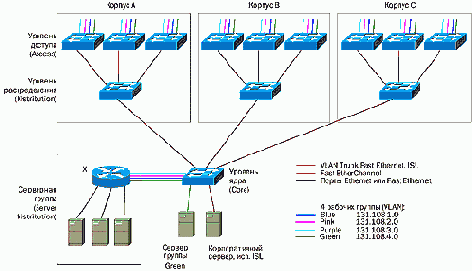

Рисунок 3. Традиционная модель сети с распространением VLAN по всему кампусу



Коммутация уровня 2 используется на уровнях доступа, распределения и ядра сети. Четыре рабочих группы, показанные на Рисунок 3 синим (blue), розовым (pink), пурпурным (purple) и зеленым (green) цветами распространяются между различными коммутаторами уровня доступа. Взаимодействие между рабочими группами обеспечивается маршрутизатором X, имеющим подключение ко всем четырем VLAN. Сервисы и коммутация уровня 3 сосредоточены в маршрутизаторе X. Корпоративные серверы, показанные ниже маршрутизатора, подключены раздельными логическими сетями, обозначенными черным цветом.

Физические соединения маршрутизатора X к разным VLAN заменяются одним магистральным соединением ISL (ISL trunk). Маршрутизатор X в таком варианте подключения принято называть ?маршрутизатором на палочке? (router on a stick) или ?одноруким маршрутизатором (one-armed router). Для разделения нагрузки можно использовать несколько маршрутизаторов, подключенных к нескольким или ко всем VLAN. Трафик между рабочими группами проходит следующий путь: сначала данные от исходящей VLAN проходят через кампус к маршрутизатору, а затем возвращаются обратно к VLAN, которой они предназначены.

На Рисунок 4 показан обновленный вариант сети с распространением VLAN по всему кампусу, предоставляющий преимущества многоуровневой коммутации. Коммутатор X представляет собой устройство семейства Catalyst 5000. Однорукий маршрутизатор заменен модулем RSM, а аппаратная коммутация уровня 3 выполняется функциональным модулем NetFlow.
