Кампусная сеть с применением MPOA

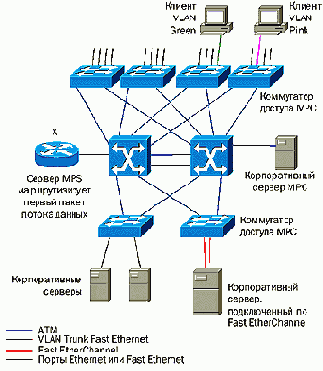

Рисунок 5. Кампусная сеть с применением MPOA



Применение технологии MPOA добавляет в инфраструктуру ATM два дополнительных компонента:

  • MPS (Multiprotocol Server) ? дополнительные функции, встроенные в программное обеспечение маршрутизатора X;

  • MPC (Multiprotocol Client) ? набор аппаратного и программного обеспечения на коммутаторах доступа к MPS.

При взаимодействии клиента VLAN pink с сервером в составе серверной фермы первый пакет проходит путь от MPC к MPS с использованием технологии LANE. Сервер MPS перенаправляет пакет клиенту-приемнику MPC, также используя LANE. Затем MPS выдает указание двум клиентам MPC установить прямое коммутируемое виртуальное соединение (Direct Switched Virtual Circuit, Direct SVC) между подсетью pink и подсетью, к которой подключена серверная ферма.

При использовании MPOA одноцелевые пакеты IP (IP unicast) занимают прямое соединение SVC. Многоцелевые пакеты (multicast), тем не менее, передаются северу BUS для распространения по порождающей их ELAN. Затем маршрутизатор X копирует многоцелевые пакеты на серверы BUS для каждой из ELAN, которые должны эти пакеты получить. Это определяется конфигурацией маршрутизации многоцелевого трафика на маршрутизаторе X. Далее каждый сервер BUS распространяет эти пакеты по своей ELAN.

Пакеты протоколов отличных от IP также проходят связку ?LANE-маршрутизатор-LANE?, однако в этом случае не происходит установления прямого SVC. Применение дизайна MPOA должно основываться на количестве общего трафика в отношении к производительности маршрутизатора. Технология MPOA в основном применяется в сетях, где доминируют одноцелевые пакеты IP (IP unicast) и имеются магистральные соединения ATM к коммутаторам уровня доступа.
