Многоуровневая сеть

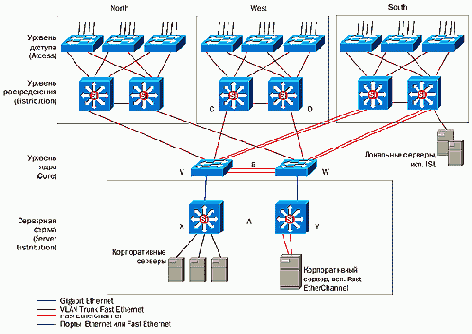

Рисунок 8. Многоуровневая сеть с фермами корпоративных серверов



Ферма корпоративных серверов выделена в модульный строительный блок, использующий многоуровневую коммутацию. Магистральное соединение A (Gigabit Ethernet) обеспечивает передачу трафика между серверами. Магистральное соединение B (Fast EtherChannel) обеспечивает передачу трафика в ядре системы. Весь межсерверный трафик не выпускается в основную магистраль сети, что имеет свои преимущества в плане производительности и защищенности данных. Корпоративные серверы используют быстрые функции резервирования по протоколу HSRP между коммутаторами X и Y. Права доступа к серверной ферме могут контролироваться списками доступа (access list) на коммутаторах X и Y.

На Рисунок 8 для большей понятности коммутаторы уровня 2 V и W в ядре сети показаны отдельно от коммутаторов X и Y. Для сети такого размера коммутаторы V и W могут быть объединены с коммутаторами X и Y.

Помещение серверов в отдельную ферму также предотвращает проблемы, связанные с перенаправлением пакетов IP при выборе оптимального основного маршрутизатора, которые возникают при подключении серверов непосредственно к основной магистрали сети (Рисунок 7). В частности, протокол HSRP не применяется для корпоративных серверов в сетях, аналогичных сети на Рисунок 7; они используют протоколы ARP (Address Resolution Protocol), IRDP (Internet Router Discovery Protocol), GDP (Gateway Discovery Protocol) или RIP (Routing Information Protocol) для распространения маршрутных таблиц.
