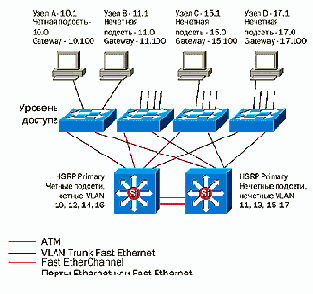

Рисунок 9. Резервирование по протоколу HSRP



Рисунок 9. Резервирование по протоколу HSRP

Четные подсети соответствуют четным VLAN, нечетные подсети ? нечетным VLAN. Основным HSRP коммутатором для четных подсетей является коммутатор X, и основным HSRP коммутатором для нечетных подсетей является коммутатор Y.

Соответственно, коммутатор X является резервным для нечетных подсетей, а коммутатор Y является резервным для четных подсетей. Договоримся, что маршрутизатор по умолчанию (параметр Default Gateway) для всех конечных узлов всегда имеет адрес узла 100, т.е. для подсети 15.0 адрес основного маршрутизатора будет 15.100. Если маршрутизатор 15.100 будет по какой-либо причине отключен, то коммутатор X примет адрес 15.100, а также MAC адрес HSRP в течение 2 секунд, как показано в примере конфигурации, представленной в приложении A.
