Формат блока данных изображен на Рисунок 14-1. Флаги ( flags ) ограничивают начало и конец блока данных. За открывающими флагами следуют два байта адресной ( address) информации. 10 битов из этих двух байтов составляют идентификацию (ID) фактической цепи (называемую сокращенно DLCI от "data link connection identifier").

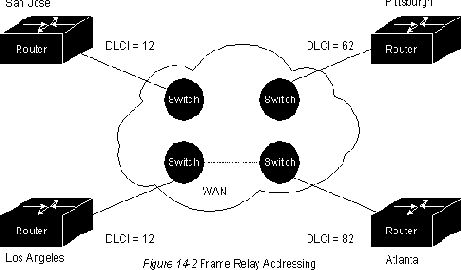

Центром заголовка Frame Relay является 10-битовое значение DLCI. Оно идентифицирует ту логическую связь, которая мультиплексируется в физический канал. В базовом режиме адресации (т.е. не расширенном дополнениями LMI), DLCI имеет логическое значение; это означает, что конечные усторойства на двух противоположных концах связи могут использовать различные DLCI для обращения к одной и той же связи. На Рисунок 14-2 представлен пример использования DLCI при адресации в соответствии с нерасширенным Frame Relay.
Рисунок 14-2 предполагает наличие двух цепей PVC: одна между Aтлантой и Лос-Анджелесом, и вторая между Сан Хосе и Питтсбургом. Лос Анджелес может обращаться к своей PVC с Атлантой, используя DLCI=12, в то время как Атланта обращается к этой же самой PVC, используя DLCI=82. Аналогично, Сан Хосе может обращаться к своей PVC с Питтсбургом, используя DLCI=62. Сеть использует внутренние патентованные механизмы поддержания двух логически значимых идентификаторов PVC различными.
В конце каждого байта DLCI находится бит расширенного адреса (ЕА). Если этот бит единица, то текущий байт является последним байтом DLCI. В настоящее время все реализации используют двубайтовый DLCI, но присутствие битов ЕА означает, что может быть достигнуто соглашение об использовании в будущем более длинных DLCI.
Бит C/R, следующий за самым значащим байтом DLCI, в настоящее время не используется.
И наконец, три бита в двубайтовом DLCI являются полями, связанными с управлением перегрузкой. Бит "Уведомления о явно выраженной перегрузке в прямом направлении" (FECN) устанавливается сетью Frame Relay в блоке данных для того, чтобы сообщить DTE, принимающему этот блок данных, что на тракте от источника до места назначения имела место перегрузка. Бит "Уведомления о явно выраженной прегрузке в обратном направлении" (BECN) устанавливается сетью Frame Relay в блоках данных, перемещающихся в направлении, противоположном тому, в котором перемещаются блоки данных, встретившие перегруженный тракт. Суть этих битов заключается в том, что показания FECN или BECN могут быть продвинуты в какой-нибудь протокол высшего уровня, который может предпринять соответствующие действия по управлению потоком. (Биты FECN полезны для протоколов высших уровней, которые используют управление потоком, контролируемым пользователем, в то время как биты BECN являются значащими для тех протоколов, которые зависят от управления потоком, контролируемым источником ("emitter-controlled").
Бит "приемлемости отбрасывания" (DE) устанавливается DTE, чтобы сообщить сети Frame Relay о том, что какой-нибудь блок данных имеет более низшее значение, чем другие блоки данных и должен быть отвергнут раньше других блоков данных в том случае, если сеть начинает испытывать недостаток в ресурсах. Т.е. он представляет собой очень простой механизм приоритетов. Этот бит обычно устанавливается только в том случае, когда сеть перегружена.
