В момент времени t1



Рисунок 20-1.

В момент времени t1 транспортный уровень ES 1 отправляет примитив- запрос в сетевой уровень ES 1. Этот запрос помещается в подсеть ES 1 протоколами подсети низших уровней и в конечном итоге принимается ES 2, который отправляет информацию вверх в сетевой уровень. В мотент времени t2 сетевой уровень ES 2 отправляет примитив-указатель в свой транспортный уровень. После завершения необходимой обработки пакета в высших уровнях, ES 2 инициирует ответ в ES 1, используя примитив-ответ, отправленный из транспортного уровня в сетевой уровень. Отправленный в момень времени t3 ответ возвращается в ES 1, который отправляет информацию вверх в сетевой уровень, где генерируется примитив-подтверждение, отправляемый в транспортный уровень в момент t3.
Адресация
Услуги сети OSI предоставляются транспортному уровню через концептуальную точку на границе сетевого и транспортного уровней, известную под названием "точки доступа к услугам сети" (network service access point - NSAP). Для каждого об'екта транспортного уровня имеется одна NSAP.
Каждая NSAP может быть индивидуально адресована в об'единенной глобальной сети с помощью адреса NSAP (в обиходе существует неточное название - просто NSAP). Таким образом, любая конечная система OSI имеет, как правило, множество адресов NSAP. Эти адреса обычно отличаются только последним байтом, называемом n-selector.
Возможны случаи, когда полезно адресовать сообщение сетевому уровня системы в целом, не связывая его с конкретным об'ектом транспортного уровня, например, когда система участвует в протоколах маршрутизации или при адресации к какой-нибудь промежуточной системе (к роутеру). Подобная адресация выполняется через специальный адрес сети, известный под названием network entity title (NET) (титул об'екта сети). Структурно NET идентичен адресу NSAP, но он использует специальное значение n-selector "00". Большинство конечных и промежуточных систем имеют только один NET, в отличие от роутеров IP, которые обычно имеют по одному адресу на каждый интерфейс. Однако промежуточная система, участвующая в нескольких областях или доменах, имеет право выборa на обладание несколькими NET.
Адреса NET и NSAP являются иерархическими адресами. Адресация к иерархическим системам облегчает как управление (путем обеспечения нескольких уровней управления), так и маршрутизацию (путем кодирования информации о топологии сети). Адрес NSAP сначала разделяется на две части: исходная часть домена (initial domain part - IDP) и специфичнaя часть домена (domain specific part - DSP). IDP далее делится на идентификатор формата и полномочий (authority and format identifier - AFI) и идентификатор исходного домена (initial domain identifier - IDI).
AFI обеспечивает информацию о структуре и содержании полей IDI и DSP, в том числе информацию о том, является ли IDI идентификатором переменной длины и использует ли DSP десятичную или двоичную систему счислений. IDI определяет об'ект, который может назначать различные значения части DSP адреса.

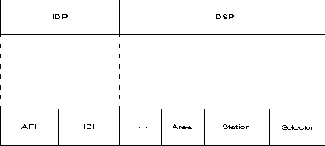

DSP далее подразделяется полномочным лицом, ответственным за ее управление. Как правило, далее следует идентификатор другого управляющего авторитета, чем обеспечивается дальнейшее делегирование управления адресом в подорганы управления. Далее идет информация, используемая для маршрутизации, такая, как домены маршрутизации, область (area) с доменом маршрутизации, идентификатор (ID) станции в пределах этой области и селектор (selector) в пределах этой станции. Рисунок 20-2 иллюстрирует формат адреса OSI.
