Сетевой уровень



Сетевой уровень

В данном разделе описываются концепции, принятые для сетевого уровня AppleTalk, и протоколы для этого уровня. В нем рассматриваются назначение адреса протокола, сетевые об'екты и протоколы AppleTalk, которые обеспечивают функциональные возможности Уровня 3 эталонной модели OSI.

Назначения адреса протокола

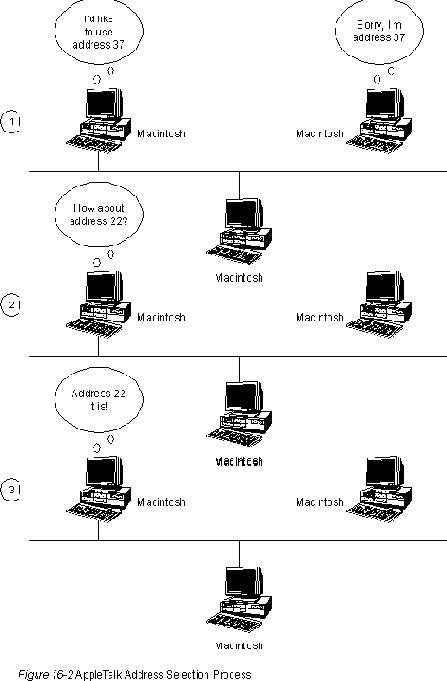

Для обеспечения минимальных затрат, связанных с работой администратора сети, aдреса узлов AppleTalk назначаются динамично. Когда Macintosh, прогоняющий AppleTalk, начинает работать, он выбирает какой-нибудь адрес протокола (сетевого уровня) и проверяет его, чтобы убедиться, что этот адрес используется в данный момент. Если это не так, то этот новый узел успешно присваивает себе какой-нибудь адрес. Если этот адрес используется в данный момент, то узел с конфликтным адресом отправляет сообщение, указывающее на наличие проблемы, а новый узел выбирает другой адрес и повторяет этот процесс. На Рисунок 16-2 представлен процесс выбора адреса AppleTalk.

Фактические механизмы выбора адреса AppleTalk зависят от носителя. Для установления связи адресов AppleTalk с конкретными адресами носителя используется протокoл разрешения адреса AppleTalk (AARP). AARP также устанавливает связи между адресами других протоколов и аппаратными адресами. Если пакет протоколов AppleTalk или любого другой пакет протоколов должен отправить пакет данных в другой сетевой узел, то адрес протокола передается в AARP. AARP сначала проверяет адресный кэш, чтобы определить, является ли уже установленной связь между адресом этого протокола и аппаратным адресом. Если это так, то эта связь передается в запрашивающий пакет протоколов. Если это не так, то AARP инициирует широковещательное или многопунктовое сообщение, запрашивающее об аппаратном адресе данного протокольного адреса. Если широковещательное сообщение доходит до узла с этим протокольным адресом, то этот узел в ответном сообщении указывает свой аппаратный адрес. Эта информация передается в запрашивающий пакет протоколов, который использует этот аппаратный адрес для связи с этим узлом.

Сетевые объекты

AppleTalk идентифицирует несколько сетевых об'ектов. Самым простым является узел (node), который является просто любым устройством, соединенным с сетью AppleTalk. Наиболее распространенными узлами являются компьютеры Macintosh и лазерные принтеры, однако многие другие компьютеры также способны осуществлять связь AppleTalk, в том числе компьютеры IBM PC, Digital Equipment Corparation VAX и различные АРМ. Следующим об'ектом, определяемым AppleTalk, является сеть. Сеть AppleTalk представляет собой просто отдельный логический кабель. Хотя этот логический кабель часто является отдельным физическим кабелем, некоторые вычислительные центры используют мосты для об'единения нескольких физических кабелей. И наконец, зона (zone) АppleTalk является логической группой из нескольких сетей (возможно находящихся далеко друг от друга). Об'екты AppleTalk изображены
